LAUNCH TLT-240SCA с верхней синхронизацией, грузоподъемностью 4 тонны, электростопора

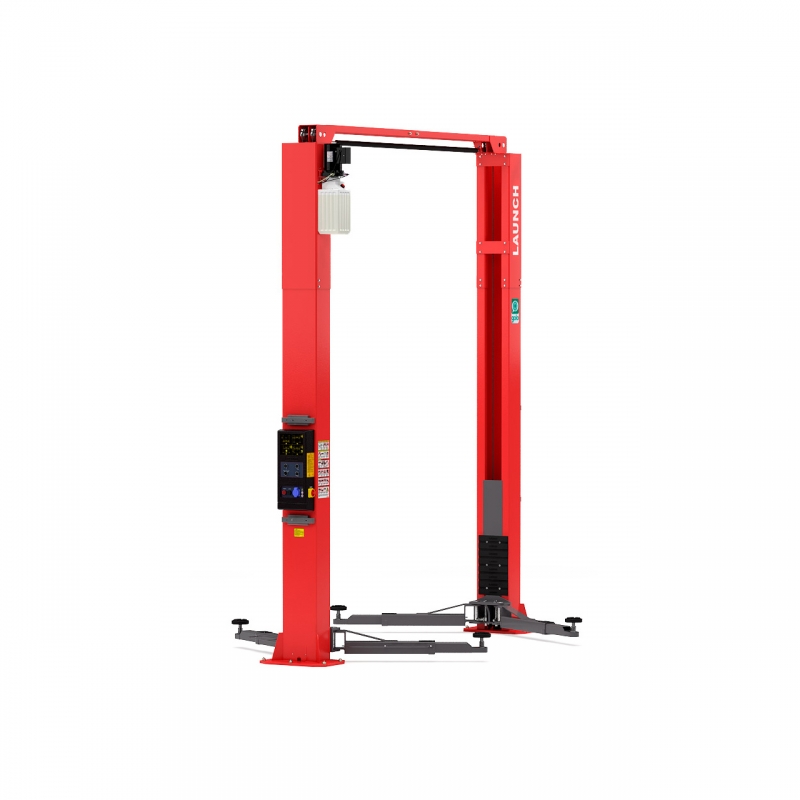

Двухстоечный электрогидравлический подъемник Launch TLT-240SCA с верхней синхронизацией, грузоподъемностью 4 тонны (европейская сертификация CE). Подходит для обслуживания легковых автомобилей, SUV и стандартных микроавтобусов.

Разблокировка стопоров осуществляется надежными электромагнитами и управляется с пульта. Движение подъемника полностью автоматизировано. Подъемник оснащен дополнительными концевиками безопастности.

Усиленная конструкция элементов подъемника, шкивы увеличенного диаметра. Толщина металла профиля стойки – 6 мм. Элементы защиты в базовом комплекте поставки (гидравлические парашютные клапаны, защита движущихся механизмов, защитные рамки на лапах подхвата). Высота подхвата от 110 мм (двухсекционная винтовая регулировка для увеличения высоты подхвата). Максимальная высота подъема – до 1920 мм.

Конфигурация лап по умолчанию: передняя пара — 3-секционная с диапазоном 580—1120 мм; задняя пара — 2-секционная с диапазоном 855—1365 мм. Опционально могут быть установлены лапы в другой конфигурации.

Удобство и безопасность работы

Двухстоечные подъемники Launch оборудованы удобным пультом управления с розеткой 220В (класс защиты IP54). Имеет два режима работы (ручной и автома-тический) и аварийную индикацию. Автоматизированная система управления стопорами позволяет работать с подъемником простым нажатием кнопок Вверх / Вниз, без необходимости ручной дезактивации стопоров: система самостоятельно активирует/деактивирует стопорные механизмы и отслеживает работу крайних положений подъемника по концевикам.

При необходимости опустить подъемник — механик просто нажимает кнопку «Вниз», и система сама приподнимает каретки, снимает их со стопоров и, удерживая стопора, опускает автомобиль до уровня 20 см от пола, после чего предупреждает механика звуковым сигналом о близости постановки автомобиля и кареток на пол. При аварийной ситуации достаточно отпустить кнопку, и стопора прийдут в активированное положение.

Также доступен полностью ручной режим управления движения каретки и стопорами.

Насос и бак удобно расположены с верхней стороны колонны и не мешают работе с автомобилем. Гидростанция имеет увеличенный по сравнению с обычными китайскими подъемниками ресурс. Механизм ручного аварийного спуска позволяет оперативно и безопасно опустить автомобиль даже в случае отключения электричества.
Защитная планка с мягким покрытием предотвращает повреждения автомобиля, при касании активируя автоматический концевик, останавливающий подъём автомобиля.

Дополнительные концевые выключатели

Подъемники моделей SCA оснащены тремя концевыми выключателями

Верхний — ограничивает ход цилиндра и исключает работу гидростанции «в упор», продлевая срок службы и возможность повреждения манжет (устанавливается внутри колонны).

Нижний — предупреждает мастера о постановке автомобиля на землю.

Третий концевой выключатель на верхней поперечной планке останавливается движение подъемника в случае, если автомобиль каснется крышей страховочной планки.

Увеличенные габариты стойки и опорной платформы

А также наличие верхней планки синхронизации — обеспечивают абсолютную жесткость подъемника Лаунч и уменьшают нагрузку на фундамент.

Конфигурация по умолчанию:

передняя пара — 3-секционная с диапазоном 580—1120 мм, задняя пара — 2-секционная с диапазоном 855—1365 мм.

Увеличенная толщина лап

Обеспечивает устойчивую фиксацию автомобиля.

Удобство и безопасность работы

Подъемники Launch позволяют обслуживать все популярные конфигурации автомобилей — от малолитражных машин А-класса до микроавтобусов (соответственно тоннажу и развесовке автомобиля).

Увеличенная высота подъема автомобиля – 1920 мм (без учёта проставок-удлинителей подхвата) – обеспечивает удобство работы мастера при выполнении любых задач.

Усиленный профиль каретки

Равномерно распределяет нагрузку и обеспечивает жесткость опорной системы лап.

Увеличенные шкивы

Шкивы имеют увеличенный диаметр и ширину (20 x 115 мм), что значительно продлевает срок службы тросов;

Надежная система стопоров

Удерживающая положение каретки при работе с автомобилем и автоматически страхующая её при подъеме. Разблокировка механизма безопасности производится установленными на стойках электромагнитами.

Резиновые накладки на каретки для защиты дверей автомобиля — без острых краев и по всей высоте каретки. Опционально устанавливается металлический кожух, закрывающий движущиеся части цилиндров и цепей и препятствующий попаданию грязи и посторонних предметов в механизм подъемника.

Винтовые опоры для плавной регулировки подхвата автомобиля (от 110 мм от пола)

Возможность доустановки опции — проставок-удлинителей для рамных автомобилей.

Надежные тросы

В подъемниках Лаунч используются стальные тросы увеличенного диаметра (9 мм) с высококачественным гальваническим покрытием, препятствующим коррозии.

Увеличенные шкивы

Шкивы имеют увеличенный диаметр и ширину, что значительно продлевает срок службы тросов.

Безопасность гидравлической системы

Гидравлическая система двухстоечного подъемника Лаунч оборудована парашютными клапанами, препятствующими быстрому выходу масла из цилиндров и быстрому спуску автомобиля в случае механического повреждения гидросистемы подъемника.

Защита элементов подъемника

Вся электрическая проводка проложена в штатных внутренних защитных металлических коробах (так же, как и гидравлическая проводка), надежно защищающих элементы проводки от повреждений.

Европейская сертификация

Грузоподъемность Launch сертифицирована по европейским стандартам CE (проверена под динамической нагрузкой 115% и статической 150%).

Комплектация LAUNCH TLT-240SCA

Стойка подъемника ведущая	1 шт.
Стойка подъемника ведомая	1 шт.
Гидростанция	1 шт.
Двойной трап	1 шт.
Двухсекционные лапы	4 шт.
Троса синхронизации	2 шт.
Комплект защиты стоек (резиновая накладка)	2 шт.
Комплект крепежа и фитингов	1 шт.
Электропроводка и гидравлические шланги и фитинги	1 шт.
Электромагнитная система управления стопорами	4 шт. (предустановлена)
Защитный кожух электромагнита стопора	4 шт.
Пульт управления	1 шт.
Комплект концевых выключателей	3 шт.

Технические характеристики LAUNCH TLT-240SCA

Грузоподъёмность:	4 тонны (CE-сертификация)
Высота подъёма:	1920 мм
Время подъёма на максимальную высоту:	≤ 50 сек
Время опускания:	20—40 сек (регулируется)
Ширина проёма для проезда а/м:	2486 мм
Минимальная высота подхватов от пола:	110 мм
Габаритные размеры:	высота: 3840 мм, ширина: 3420 мм
Уровень шума:	до 80 dB
Рабочее давление компрессора:	18 MПa
Параметры электродвигателя:	трехфазный - 380V/50Hz 2.2кВт

Размеры упаковки LAUNCH TLT-240SCA

Вес:	750 кг
Место 1 (м):	2.85 × 0.4 × 0.6
Место 2 (м):	0.9 × 0.4 × 0.55
Место 3 (м):	0.8 × 0.4 × 0.4
Суммарный объем:	1.5 м³
